罐區SCADA監控系統
罐區SCADA監控系統由液位及溫度采集、泵閥狀態監控及信號連鎖、控制和液位開關報警連鎖等系統組成。

上位機SCADA監控系統主要功能
實現實時監測儲罐狀態：液位、溫度；系統能準確反映某段時間內液位等工藝參數的平均值以及變化趨勢曲線圖。
液位、溫度的監測與報警：高低液位的預報警、報警、溫度報警狀態；所監控的油品物料罐的液位高度、罐容及液位是否處于各類報警區域等參數集中顯示。
具有罐區各儲罐液位軟報警功能，操作人員可通過流程監控畫面，對每個儲罐的液位進行上限和下限報警值設置。

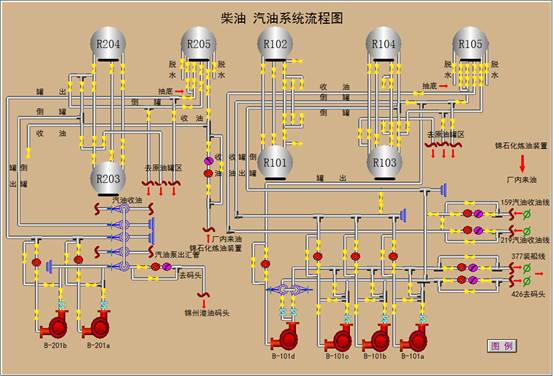

罐液位顯示：在流程和液位畫面中，對于油品罐液位等進行顯示，利用亮度指示數，動態棒圖及其顏色報警信息等反映現場狀況。 開、關閥等監控操作：在操作站監控畫面中，用鼠標點擊需要進行開、關操作的閥，對現場閥門開、關、故障、信號反饋等狀態進行監視。實時動態監測與計量存貨量：實時計算瞬時修正系數：溫度——體積修正系數、溫度——密度修正系數（預先輸入標密，依據GB/T1885-1998標準）；
計算和顯示油品的容積和質量存量：
依據液位、界位、罐容表和體積修正系數計算油品容積；依據容積、密度和密度修正系數，計算油品質量。
實時計算和顯示庫區油品存貨：
用棒圖和數據表顯示所有有品的即時存量和空容量，體積、質量。物料存儲狀況的直觀圖形顯示，并通過不同的顏色反映現場生產動態，設備工作狀態等。油品計量管理與控制
? 儲罐自動計量：依據儲罐自動計量數據，對收發油進行記錄或控制；
? 實時計算和顯示當日收發油動態：從零時起的發油量、卸油量和輸轉量；
? 進銷存管理：管理庫區、油站計量日報表、油品計量統計月報表、儲罐計量原始記錄、群罐動態登記日表、單罐動態登記月表、儲罐工況記錄、保存和查詢歷史狀態和事件
? 實時記錄、保存儲罐歷史狀態：液位、溫度、標密、容積、質量等；
? 顯示和查詢儲罐歷史狀態：顯示歷史曲線，查詢任何日期、任何時刻的液位、溫度、標密、容積、質量任何時段的容積及質量變化；
? 記錄、保存和查詢油品歷史狀態：某一油品的任何日期，任何時間（只要當時運行）的容積、空容、質量，任何時間段的容積、質量的增加或減少；
? 保存和查詢報警事件：
查詢已發生報警事件的日期、時間、類型和當時的參數；
? 保存和查詢輸轉油事件：查詢儲罐輸轉油和卸油事件。
參數設定與修改
? 設定和修改庫區系統參數：設置儲罐數量、儲罐標號，增減油品種類、設置標密，定義通道、設置通訊參數，定義區域，把儲罐分區管理；
? 設定和修改儲罐參數：設定儲罐高度、安全高度、油品種類、液位和界位的基準零點、液位和界位的高低報警值、修改日期及修改人等；
? 設定、修改和自動修改正儲罐容積表：
用戶可以自行修改儲罐容積表，與加油機或自動儲油設備連接系統可以自動校正儲罐容積表。
通訊監視和權限管理
? 動態監視通訊狀態：通訊正常與否、數據是否可信，通信狀態報警。
? 軟件系統操作權限管理：用戶注冊、修改、刪除、口令修改、操作權限管理。
|
