一、概述

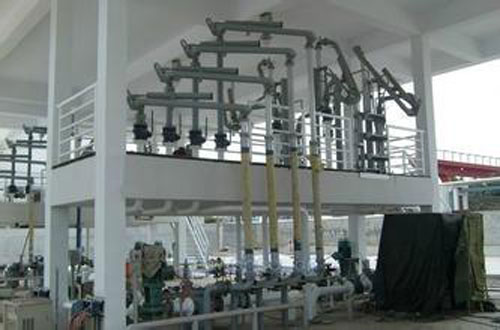

汽車下裝鶴管，即AL型底部裝卸鶴管，該系統是由“液體裝卸臂”加“快速自封干式分離閥”組成。專用于裝載臺與槽車之間傳輸液體介質，完成物料的裝載操作。特別適用于帶油氣回收裝置的油罐車的裝卸。本產品的旋轉接頭專有技術設計和制造。本產品的快速自封干式分離閥（快速自封連結頭），采用先進的技術而創新設計研發的新產品。
本產品的工藝尺寸可根據用戶提供的技術參數和要求而作，符合實用的包絡范圍。本產品各項技術要求同時滿足美國石油學會API RP1004標準，和HG/T21608-2012《流體裝卸臂工程技術要求》、GB50074-2002《石油庫設計規范》等國家和相關行業的有關標準。保證所提供的底部裝卸鶴管接頭，能與符合美國石油學會API RP1004標準連結頭的所有槽罐車對接。并保證產品對接輕松，旋轉靈活，接頭密封良好。
二、技術參數
公稱口徑： DN100/100
輸送介質： 汽油、柴油等
設計壓力： 0.6、1.0、1.6、2.0、2.5、4.0、5.0、6.0MPa
設計溫度： -40℃～80℃
管道材料： 碳鋼
垂管材質： 復合軟管
三、結構特點

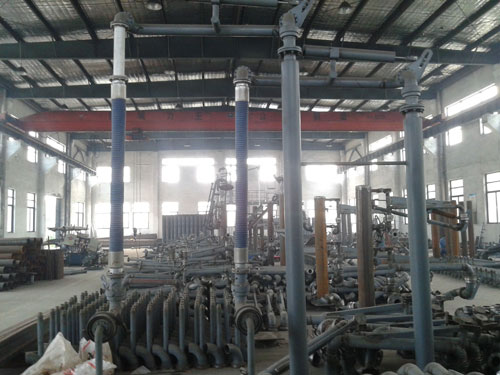

AL型底部裝卸鶴管由接管法蘭、外臂、旋轉接頭、外伸臂（金屬軟管）、快速自封干式分離閥和平衡系統等部件組成。鶴管由4只旋轉接頭加復合軟管相互連接，以實現臂的三維運動，能保證在規定的包絡空間的任何位置與槽車正確對接。AL型底部裝卸鶴管配置彈簧缸平衡裝置，用于平衡外臂和外伸臂等部件和管內液體的重力。使臂始終處于平衡狀態。保持上下升降、左右旋轉輕便靈活。總體特點如下：
1．快速接頭與自封閥門的集成化設計，結構獨特，操作方便，自封可靠。可用于槽車底部裝卸時的管道連結。
2．在快速結合與快速分離的過程中，泄漏優于美國石油學會API RP1004標準要求。
3．用AL型底部裝卸鶴管裝油，便于槽車上部密封，可方便油氣回收。
4．用AL型底部裝卸鶴管裝油，可提高裝車流量，還可多品種油料同時裝車，提高裝車工作效率與安全性。
5．快速自封干式分離閥，采用鋁合金制造，重量輕、導電性好。
6．鶴管垂臂采用復合軟管加旋轉節頭設計，能在活動范圍內方便的與槽車接頭快速對接與分離。
7．鶴管旋轉接頭遵循零泄漏設計，主密封采用聚四氟乙烯加不銹鋼彈性圈結構；不但密封可靠，還具有磨損補償。接頭軸承采用復式滾道，能承受苛刻的軸向、徑向力矩負荷，承受力大、轉動靈活。
|
